愛陸通變電站時鐘授時同步方案
時間：2025-12-15瀏覽：1054
項目背景
隨著智能電網建設的不斷推進，變電站作為電網的核心節點，其自動化、智能化水平日益提高。現代變電站內配備了大量的智能電子設備，包括繼電保護裝置、故障錄波器、測控裝置、同步相量測量單元（PMU）等，這些設備的正常運行都依賴于統一、精確的時間基準。
故障分析與定位的關鍵基礎：當電網發生故障時，需要準確記錄故障發生的時間序列，通過分析不同地點的保護裝置動作信息、故障錄波數據等來還原故障發展過程，精確定位故障點。
繼電保護正確動作的保障：精確時間保證主備保護或區段保護的協調性，避免誤動或拒動。時間不同步可能導致保護裝置誤判系統狀態，造成不必要的跳閘或故障時拒動，引發大面積停電事故。
電網運行監控與控制的必要支撐：同步相量測量單元（PMU）依賴高精度授時，以微秒級時間標記測量數據，從而實現系統狀態可視化和控制，為電網動態監測、穩定性分析提供基礎數據。
變電站時鐘同步系統已成為現代電網不可或缺的基礎設施，是保障電網安全、穩定、經濟運行的重要技術手段。建立一套高可靠、高精度的時鐘同步授時方案，對于提升變電站運行管理水平和電網整體安全穩定性具有重大意義
方案拓撲
方案原理
主時鐘1 / 主時鐘2（熱備架構）
· 工作原理：
o 接收北斗 + GPS雙模衛星信號，解析出標準時間（UTC時間）。
o 內部高穩晶振或銣鐘保持時間，即使衛星信號短暫丟失，也能維持高精度時間。
o 輸出多種授時信號：NTP（網絡）、IRIG-B（編碼）、PPS（秒脈沖）、報文授時等。
o 主時鐘1為主用，主時鐘2為備用，通過“熱備信號”實現主備切換，保障系統高可靠性。
o 通過goose或NTP等協議監測主時鐘與客戶端之間的時間偏差，判斷授時是否正常。
o 若發現時間偏差超限或授時中斷，系統可報警或切換備用時鐘源。
遠動網關機1 / 遠動網關機2 / 監控主機 / PMU主站
· 工作原理：
o 通過以太網接收主時鐘提供的NTP（Network Time Protocol）時間信號。
o NTP客戶端定期向主時鐘請求時間，進行偏差校正，實現毫秒級同步。
o 適用于對時間精度要求不高的設備，如監控系統、調度通信等。
保護裝置 / 測控裝置 / PMU子站
· 工作原理：
o 通過IRIG-B編碼信號接收時間。
o IRIG-B每秒發送一次完整時間信息，精度可達微秒級。
o 適用于對時間精度要求高的設備，如故障錄波、事件順序記錄（SOE）等。
從時鐘（IRIG-B擴展）
· 工作原理：
o 接收主時鐘的IRIG-B信號，作為本地時間源。
o 向過程層設備（如合并單元、智能終端）再次分發IRIG-B信號，實現時間信號的級聯擴展。
o 解決主時鐘端口不足或遠距離傳輸問題。
合并單元 / 智能終端
· 工作原理：
o 接收從時鐘發來的IRIG-B信號，實現采樣數據的時間同步。
o 在IEC 61850系統中，合并單元需確保采樣值（SV）報文時間一致，否則會影響保護計算。
產品介紹

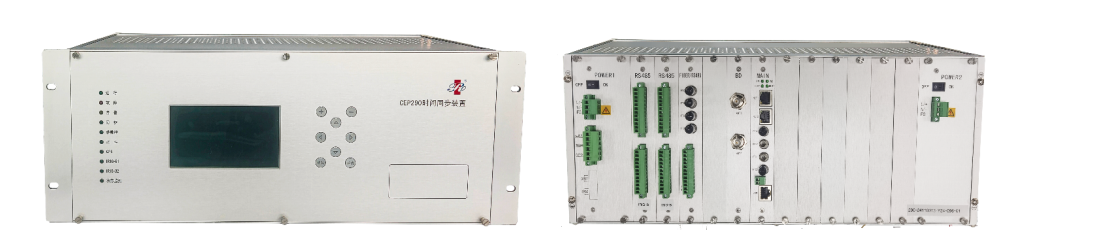

中瑞CEP290時間同步裝置
硬件接口：
1. NTP對時模塊： 4路獨立網口，NTP網絡時鐘信號輸出
2. RS485輸出模塊： 12路RS485串口，可選PPS/PPM/PPH/串口報文/IRIG-BDC/DCF77對時信號輸出
3. RS232輸出模塊： 12路RS232接口，可選PPS/PPM/PPH/串口報文/IRIG-BDC/DCF77對時信號輸出
4. TTL輸出模塊： 12路TTL接口，可選PPS/PPM/PPH/串口報文/IRIG-BDC/DCF77對時信號輸出
5. OC輸出模塊： 8路空節點接口，可選PPS/PPM/PPH/串口報文/IRIG-BDC/DCF77對時信號輸出
6. FIBER輸出模塊： 8路光纖接口，可選PPS/PPM/PPH/串口報文/IRIG-BDC/DCF77對時信號輸出
7. TMU檢測模塊： 時間監測，裝置自檢，IEC61850服務
技術參數：
1. 時間準確度：優于1μs.
2. 北斗參數：
接收載波頻率：1561.098MHz
授時精度：20ns
接收靈敏度：重捕獲：-158dBm，跟蹤：-160dBm
3. GPS參數：
接收載波頻率：1575.42MHz
授時精度：20ns
接收靈敏度：重捕獲：-160dBm，跟蹤：-163dBm
4. 守時性能：采用高精度恒溫晶振，馴服2h后，守時24h之內，精度優于0.17μs/h
8. Goose/NTP監測精度：優于1ms
9. Goose/NTP負載能力：64個
10. EMC：滿足GB/T 17626.2/4/5 IV級標準，GB/T 17626.8/9/10 IV級標準
11. 工作電源：雙電源輸入，雙電源之間互為冗余備份；110VDC、220VDC和220VAC通用
12. MTBF：大于30000小時
